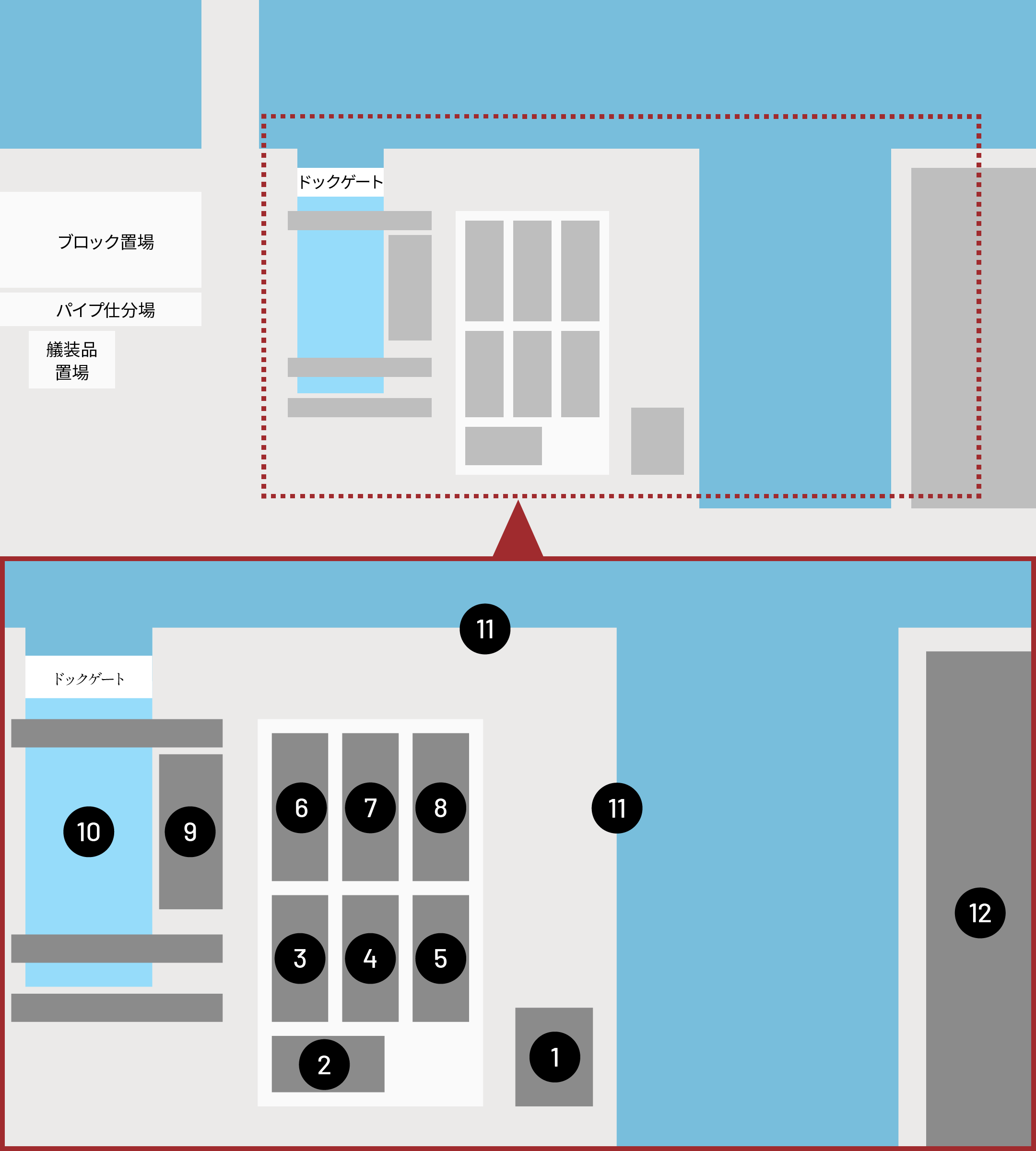

Factory Photo Gallery 工場フォトギャラリー 世界屈指の規模を誇る800トンクレーン3基がそびえる最新鋭工場・西条工場を紹介します。 START MAP MAP 水切りヤード 鋼板NC切断工程 自動溶接工程 鋼板の曲げ工程 曲げブロック組立工程 平行ブロック中・大組工程 平行＆曲げブロック中・大組工程 塗装工場 総組定盤 建造ドック 艤装岸壁 艤装岸壁 居住区の製造 01水切りヤード 国内の製鉄所（ミルメーカー）から造船所に海上輸送される鋼材を陸揚げします。月間1万トン以上の鋼板を入荷しています。 01水切りヤード国内の製鉄所（ミルメーカー）から造船所に海上輸送される鋼材を陸揚げします。月間1万トン以上の鋼板を入荷しています。 02鋼板NC切断工程 鋼材の表面に加工線や印をつけた（マーキング）後に、NC自動切断機を使って鋼板の切断を行います。 02鋼板NC切断工程鋼材の表面に加工線や印をつけた（マーキング）後に、NC自動切断機を使って鋼板の切断を行います。 03自動溶接工程 自動溶接機を使って、切断した部材を溶接したり、フラットな鋼板に「ロンジ」と呼ばれる補強部材を取り付ける「ベース板」の製作等を行っています。 03自動溶接工程自動溶接機を使って、切断した部材を溶接したり、フラットな鋼板に「ロンジ」と呼ばれる補強部材を取り付ける「ベース板」の製作等を行っています。 04鋼板の曲げ工程 鋼板の曲げ加工を行うステージです。高圧プレス機を使って曲げる方法や「ぎょう鉄」と呼ばれるガスバーナーの熱と水を使って冷熱を繰り返しながら曲げていく方法もあります。 04鋼板の曲げ工程鋼板の曲げ加工を行うステージです。高圧プレス機を使って曲げる方法や「ぎょう鉄」と呼ばれるガスバーナーの熱と水を使って冷熱を繰り返しながら曲げていく方法もあります。 05曲げブロック組立工程 船の船首及び船尾付近に使用される曲がりブロックを製作しているステージであり、最大400tまで製造できる設備能力を持っています。 05曲げブロック組立工程船の船首及び船尾付近に使用される曲がりブロックを製作しているステージであり、最大400tまで製造できる設備能力を持っています。 06平行ブロック中・大組工程 船側・船底・甲板ブロックを製作しているステージです。最大600tのブロックを製作することができます。できあがったブロックは塗装工場へ運ばれます。 06平行ブロック中・大組工程船側・船底・甲板ブロックを製作しているステージです。最大600tのブロックを製作することができます。できあがったブロックは塗装工場へ運ばれます。 07平行＆曲げブロック中・大組工程 曲がりブロックと平行ブロックの両方を製作できるステージとなっています。 07平行＆曲げブロック中・大組工程曲がりブロックと平行ブロックの両方を製作できるステージとなっています。 08塗装工場 完成されたブロックの塗装を行っているステージです。全天候対応型の塗装工場であり、常に高品質の塗装作業を行っています。 08塗装工場完成されたブロックの塗装を行っているステージです。全天候対応型の塗装工場であり、常に高品質の塗装作業を行っています。 09総組定盤 建造建屋で製作したブロックをつなぎ合わせ、クレーンの荷重範囲内まで大きくするステージです。最大で1,400tの大きなブロックを仕上げることができます。 09総組定盤建造建屋で製作したブロックをつなぎ合わせ、クレーンの荷重範囲内まで大きくするステージです。最大で1,400tの大きなブロックを仕上げることができます。 10建造ドック 2,000年に完成した大型ドックであり、長さ420m、幅89m、搭載能力800tのゴライアスクレーン3基を装備しています。総組定盤で仕上がった船体ブロックを搭載するステージとなっています。 10建造ドック2,000年に完成した大型ドックであり、長さ420m、幅89m、搭載能力800tのゴライアスクレーン3基を装備しています。総組定盤で仕上がった船体ブロックを搭載するステージとなっています。 11艤装岸壁 船には荷物を積載するホールドと呼ばれるスペースがあり、その上部にはハッチカバーという開閉式の屋根があります。艤装作業では、ハッチカバーを設置して開閉の調整作業を行います。 船を航行させる主機を機関室に据え付けた後、艤装岸壁では運転させる為の準備や調整を行い、海上試運転で性能を確認します。 船の中には監視室と呼ばれる部屋があり、船に設置された機器類やセンサー類の状態や、機器類を動かす為の冷却水や潤滑油の状態など、安全運航に必要な情報がリアルタイムでモニターに表示されます。それらを監視しながら機器の運転調整を行います。 パイプ・電線・機器類などの設備が設計図どおりに設置されたことを確認します。設計段階では判らなかった不具合などの問題が発生した際には、設計や関連部署と連携を取り、性能試験までに改善調整を行います。 船に据え付けた機器類は艤装岸壁で調整や確認運転を行い、海上試運転で性能確認を行います。 11艤装岸壁艤装とは船の航行に必要な機器や装置、装備類を取り付け、それらを動かす為に必要なパイプや電線の敷設を行います。また、船員が居住する船室の内装工事なども行います。艤装岸壁では機器類や計器類の調整を行った後、海上試運転で性能確認を行い、引き渡しに向けての最終作業を実施します。 12居住区の製造 西条工場には乗組員が快適な船上生活を送るための「食」「住」「作業場所」を提供する居住区を製造するエリアを保有しています。今治造船グループで建造される船の居住区を一カ所に集約することにより、より効率よく品質の高い居住区を製造しています。 今治造船グループで建造される船にはさまざまな種類があり、居住区の形もそれぞれ違います。 居住区の内装は船主様のご要望によりさまざまなデザインに仕上げられます。 12居住区の製造西条工場には乗組員が快適な船上生活を送るための「食」「住」「作業場所」を提供する居住区を製造するエリアを保有しています。今治造船グループで建造される船の居住区を一カ所に集約することにより、より効率よく品質の高い居住区を製造しています。 prev MAP ALL next
